柴油流量計 CYX-WL汽油流量計 定制廠家

　　CYX-WL系列柴油流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對：柴油、汽油、石油、原油、潤滑油、液壓油、重油、等高粘度油品液體、和具有腐蝕性液體介質的測量。

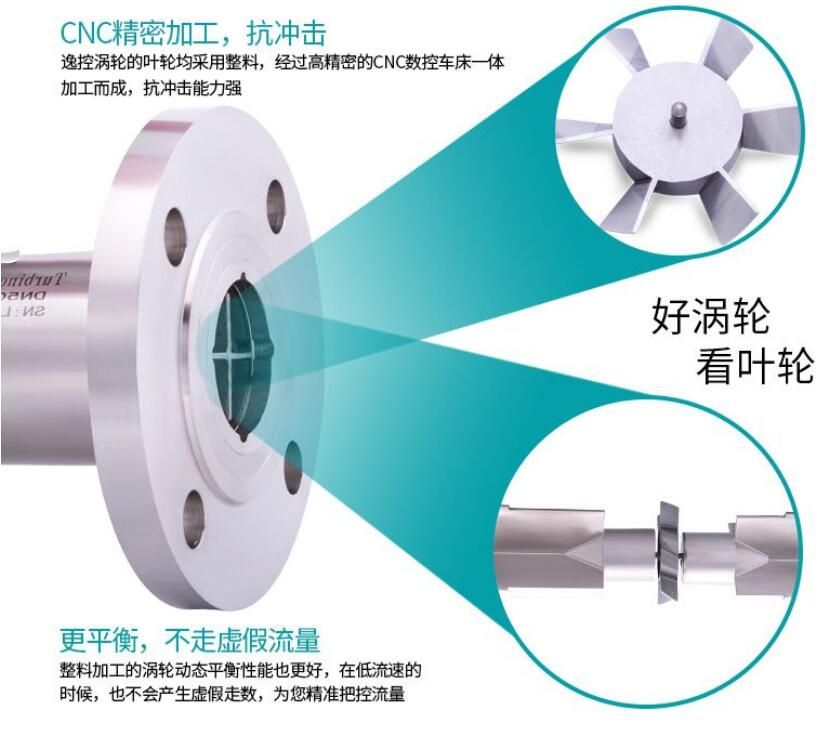

精銑葉輪·精準持久 流量壓力范圍

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	常規耐受壓力（Mpa）	制耐壓等級（Mpa）（法蘭連接方式）
DN4	0.04-0.25	0.04～0.25	6.3	12、16、25
DN6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN10	0.2~1.2	0.15～1.5	6.3	12、16、25
DN15	0.6～6	0.4～8	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN20	0.8～8	0.45～9	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN25	1～10	0.5~10	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN40	2～20	1～20	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN80	10~100	5～100	2.5	4.0、6.3、12、16、25
DN100	20～200	10～200	1.6	4.0、6.3、12、16、25
DN125	256～250	13～250	1.6	2.5、4.0、6.3、12、16
DN150	30～300	15~300	1.6	2.5、4.0、6.3、12、16
DN200	80～800	40~800	1.6	2.5、4.0、6.3、12、16

基本參數

測量介質	液體(水、純水、有機液、無機液等無纖維、顆粒雜質的液體)
執行標準	渦輪流量傳感器（JB/T9246-1999）
公稱通徑	DN4 -- DN200mm
儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋、法蘭、卡箍型連接
	（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
介質粘度	小于5×10-6m2/s(大于5×10-6m2/s的液體，要對流量計進行實液標定后使用)
精度等級	±1%R、±0.5%R、±0.2%R（需特制）
公稱壓力	1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它壓力等級協議供貨)
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-20℃～+120℃       環境溫度：-20℃～+60℃
	相對濕度：5%~90%             大氣壓力：86KPa~106KPa
信號輸出功能	脈沖信號、4~20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	A.外電源：+24VDC
	B.內電源： 3.6V鋰電池
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6或ExdIICT4
防護等級	IP65或更高（可訂制）

流量范圍與壓力

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	常規連接方式	特制耐壓等級（MPa）
（mm）			與耐壓等級	（法蘭夾裝）
DN 4	0.04～0.25	0.04～0.4	螺紋連接/6.3MPa	10、16、25
DN 6	0.1～0.6	0.06～0.6	螺紋連接/6.3MPa	10、16、25
DN 10	0.2～1.2	0.15～1.5	螺紋連接/6.3MPa	10、16、25
DN 15	0.6～6	0.4～8	螺紋連接/6.3MPa	4.0、6.3、10、16、25
			法蘭連接/2.5MPa
DN 20	0.8～8	0.45～9	螺紋連接/6.3MPa	4.0、6.3、10、16、25
			法蘭連接/2.5MPa
DN 25	1～10	0.5～10	螺紋連接/6.3MPa	4.0、6.3、10、16、25
			法蘭連接/2.5MPa
DN 32	1.5～15	0.8～15	螺紋連接/6.3MPa	4.0、6.3、10、16、25
			法蘭連接/2.5MPa
DN 40	2～20	1～20	螺紋連接/6.3MPa	4.0、6.3、10、16、25
			法蘭連接/2.5MPa
DN 50	4～40	2～40	法蘭連接/2.5MPa	4.0、6.3、10、16、25
DN 65	7～70	4～70	法蘭連接/2.5MPa	4.0、6.3、10、16、25
DN 80	10～100	5～100	法蘭連接/2.5MPa	4.0、6.3、10、16、25
DN 100	20～200	10～200	法蘭連接/1.6MPa	2.5、4.0、6.3、10、16、25
DN 125	25～250	13～250	法蘭連接/1.6MPa	2.5、4.0、6.3、10、16
DN 150	30～300	15～300	法蘭連接/1.6MPa	2.5、4.0、6.3、10、16
DN 200	80～800	40～800	法蘭連接/1.6MPa	2.5、4.0、6.3、10、16
